产品简介：

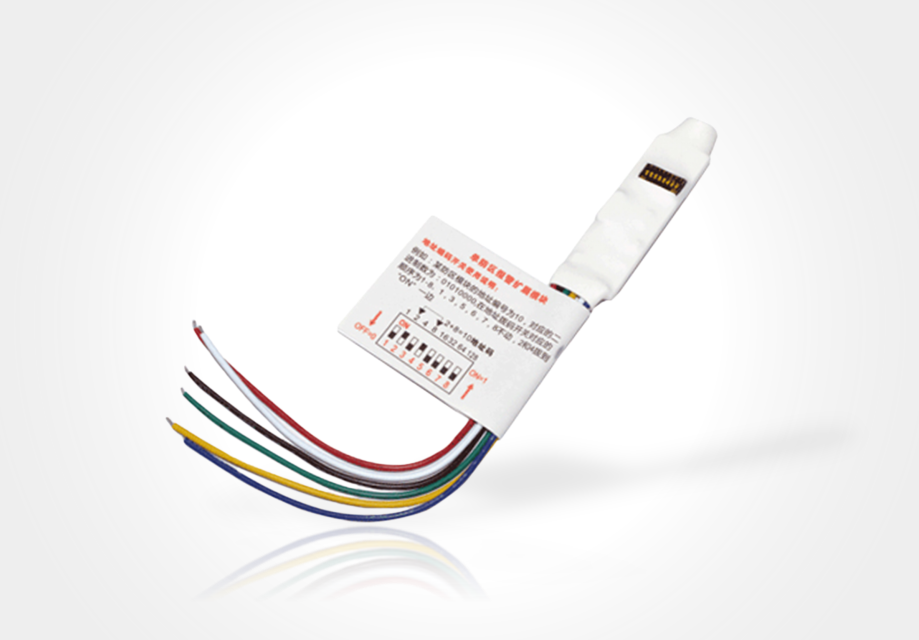

PTK-7557单防区报警模块是具有总线通讯功能的防区扩展设备，其对于与远距离的探测设备的连接、或在周界防范等场合中非常实用。
性能特点：
可接入一个有线探测设备
总线通讯方式
探测设备为常闭输入
规格及参数
描述 | 单防区报警模块 |
尺寸 | 5.0厘米 x 2.0厘米 x 1.0厘米（长x宽x厚） |
重量 | 10克 |
工作温度 | -10℃ ∽ +50℃；0-85%湿度 |
工作电压 | 直流8.5 ∽ 20伏 |
工作电流 | 20毫安 |
防区 | 可接入1个常闭探测设备 |
联网功能 | 可与总线报警主机连接，进行联网使用 |
与总线联连接使用说明
接线说明：如果和总线联接，将 “红、黑、白、黄、绿、蓝”6芯线的“红黑”分别接电源的正负，“绿黄分别接总线的“”A正B负”，“白蓝”分别接信号线的正负
在同一台报警主机上使用时，每一个报警模块有自己的地址，不能与其它报警模块的地址相同。地址范围及设定，请参考报警主机的安装或使用手册。
单防区模块上有8组手动拨码开关，用来设置单防区模块的防区号。方法是将8组开关分别对应的数字相加，所得出的数就是防区号，并把需要相加的数对应的开关拨到ON的位置。如图所示的开关位置表示10号地址，出厂默认全部为000地址。参考下图
