智慧机场周界雷达报警系统

一、系统概述：

近年来，国内外机场陆续发生外来人员蓄意敲击撞击、攀爬翻越、剪切破坏飞行区物理周界，闯入机坪或潜入机舱等一系列不安全事故，对机场空防安全造成了极大的危害，现存机场周界安防系统普遍暴露出一系列缺陷。因此，采用更加安全可靠、管理灵活的周界安防系统技术对于机场而言显得十分必要

机场作为航空交通运输的重要组成部分，有着其自身的特点。由于机场周界区域面积较大，周围情况比较复杂，面临的入侵威胁多种多样，单一的系统功能再强大，总会因为它的专业性而有局限。监控目标分散，因此一直是机场安防领域的一大难点 ，本方案采用的是先进的周界入侵探测报警技术， 利用多层次、多技术的方式探测可能的入侵威胁，从而为机场尽可能争取防御力量部署时间以及为其行动提供现场实时动态信息。

为解决上述问题，需要引入一套适合机场周界综合安全管理系统，该系统包括：监控摄像机（可利旧）、周界雷达预警机、紧急报警等周界防范设备，并通过智能分析进行统一管理方式实现可视化、立体、大范围的入侵警戒，该系统可满足周界安全管理各方面的需求

二、设计思路：

本系统设计为一个开放式的安防报警系统，要能兼容机场常用的各种探测传感器，如周界雷达探测器、周界微波探测器、消防火灾探测器等多警情的IP网络紧急报警系统，既可独立工作，又可与其他系统实现集成联动，能实现一个地方报警，N个地方同时接警

任何一个防区报警后，除了指挥中心、分控中心能同时收到报警信号以外，所有的安装有LCD高清告警显示屏的值班室均可以第一时间显示和播报警情。

PTK围绕机场周界安防课题积极开展相关研究工作，此次研发的机场周界安防系统是经多年努力取得的重要成果。该系统在国内重点周界场所应用已超过8年，误报率和稳定性得到检验，其中连续60天的测试结果“漏报率”和“误报率”均为0，性能指标达到且优于《民用航空运输机场安全保卫设施》（MH/T7003—2017）行业标准。该系统主要由入侵探测器/控制箱/语音喇叭、报警灯光/摄像机等组成，系主被动式入侵行为报警联动，声音、光照、视频同步联动，具有不漏报、不误报、多报警方式无缝衔接的特点，能切实提高机场周界安防预警的及时率、准确率和应对处理能力，有效满足机场飞行区的安防要求。

三、设计依据：

GB50198-94 民用闭路监视电视系统工程技术规范

lGB50343-2004 建筑物电子信息系统防雷技术规范

lGB50348-2004 安全防范工程技术规范

lGB50394-2007 入侵报警系统工程设计规范

lGB50395-2007 视频监控系统工程设计规范

lGB50396-2007 出入口控制系统工程设计规范

lGB10408.1 入侵探测器通用技术条件

lGB12663-2001 防盗报警控制器通用技术条件

lGA/T75-94 安全防范工程程序与要求

lGA/T367-2001 视频安防监控系统技术要求

lGA/T368-2001 入侵报警系统技术要求

lIEC1000-95 电磁兼容性·EMC。

三、系统部署

周界雷达预警报警系统，该系统安装在高墙与隔离围栏中间，当犯罪嫌疑人破坏了隔离网进入警戒区，还没有爬墙之前就提前预警，通过现场语言喊话对犯罪嫌疑人形成威慑，阻止进一步的脱逃行为，再加上周界雷达预警机可以有效排除环境的影响，误报率低。

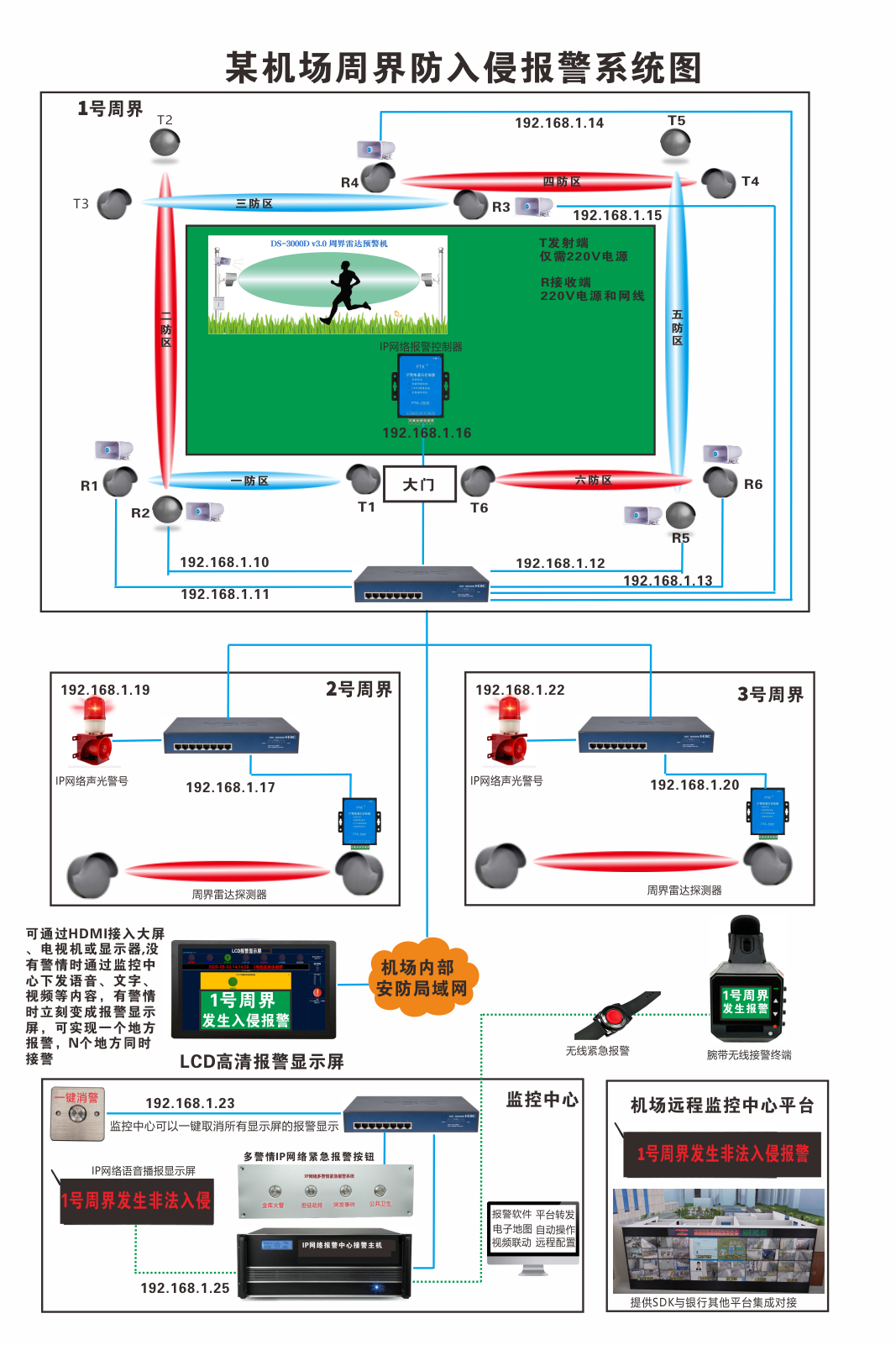

周界综合安全管理系统包含了周界视频监控系统（可利旧）、周界雷达预警机报警系统、武警岗紧急报警系统，这些系统以二维地图或三维电子地图为载体，实现系统间的灵活联动。

1. 视频监控：周界内围墙采用网络式枪机追尾安装，每50米至80米安装一个，在周界拐角处安装透雾网络式球机，报警后可联动显示摄像机画面。

2. 视频存储：视频可通过NVR存储，实现按时刻回放，按时段下载。

3. 周界报警：采用周界雷达预警机，部署在周界铁丝网内。

可靠稳定

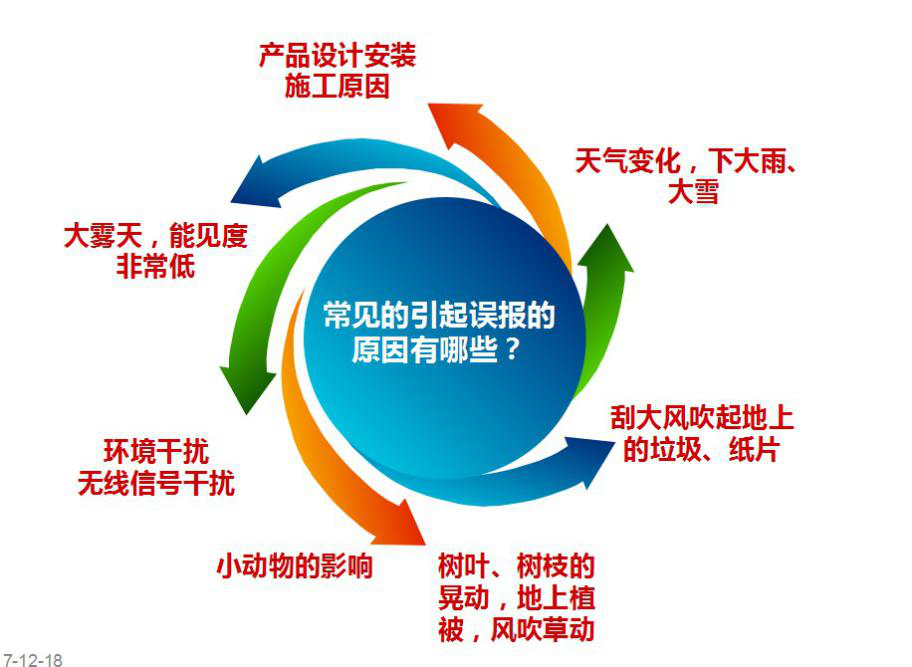

出现误报和漏报等情况是Jue dui不允许的。首先在设备选型上要充分考虑。其次，雷达报警探测器的报警方式，可较大的降低误报率。

另外，要充分考虑个别设备损坏、数据传输网络损坏等特殊情况发生的可能性。对于报警前端的防拆卸报警、防水、抗冲击等性能均必须有所考虑。

立足整体

从数字化的角度进行总体设计，充分考虑与现有的系统进行整合，而不是形成一个信息孤岛。

兼容扩展

充分利用机场现有的硬件及网络设施，而不是重新搞一套。

同时，根据机场业务需要，不同的区域有不同的防护要求，不同的人员有不同的防护要求，不搞一刀切式的部署与防护，同时也要避免防护不足或过度投资。

另外，随着机场信息化建设的逐步深入，系统要具有面向未来的良好伸缩性能，既能满足当前的需求，又能支持未来不断增加的人员或设备的追踪的需求。

四、系统功能

DS-3000DV3.0雷达预警机能够对于低于100米的探测范围进行数字信号分析。基于军工的微处理器逻辑，信号分析处理提供了一个高性能以及低误报特性，降低了如在恶劣天气，干扰因素，以及环境改变等等引发误报的可能。.

DS-3000DV3.0包含独立的发射器单元和接受器单元，面对面安装,防护范围最远不超过允许长度，雷达形成一个实体的栅栏，防止非法入侵。

DS-3000DV3.0对于保护高风险等级的电站、监狱、军事设施、以及高风险的工业区域是一个理想的选择。

分为五部分：前端各种探测传感器部分、IP网络通讯控制主机、指挥中心IP网络服务器、视频联动与电子地图，分布式LCD客户端发布与告警系统。

《智慧机场周界雷达报警系统》系统要能兼容机场常见的各种探测传感器，如周界雷达探测器、周界微波探测器、消防火灾探测器、等多警情的IP网络紧急报警系统

要能把机场的多个报警探测器通过IP网络通讯控制主机进行统一管理，通过指挥中心IP网络服务器进行联动，当任何一个防区报警后，指挥中心应能弹出事发地点的二维或三维电子地图、弹出事发地点的视频图像，并对报警时的视频进行三分钟录像截取保存备查。

任何一个防区报警后，指挥中心应在大屏上显示“什么地点什么时间发生什么警情”，然后根据事先设定的预案进行指挥操作，指挥中心能主动通过一键报警把警情下发到所有的客户端LCD告警显示屏

任何一个防区报警后，除了指挥中心、防暴队、分控中心、能同时收到报警信号以外，所有的安装有LCD高清告警显示屏的干警值班室均可以第一时间显示和播报警情。

机场的网络与武警的网络是两个完全隔离的网络系统，要确保相应的报警信息要能在确保信息安全的前提下及时准确的传达到武警值班室，武警主动发现的警情也要在确保信息安全的前提下及时准确的传达到机场指挥中心。机场的指挥中心与各个分控中心、防暴队、干警值班室也要形成信息的互联关系，最终形成一个统一的安全管理的系统。

1、兼容性强、集中管理、统一控制

可以把周界的所有的不同品牌不同种类的报警系统进行统一管理，周界雷达报警、、消防火灾报警、紧急报警等实现集中管理，统一控制，一个地方报警，可以在N个地方、N个警种、N个部门之间同时接警，实现一分钟出警的新模式。

2、扩展性强、任意扩展、随时增加

告别传统的分线和总线报警方式，与监控、对讲、门禁等一样全部采用IP网络通讯方式，最多可接入250*250=62500个报警点，只要局域网通，就可以任意扩展，随时增加，更加方便后期维护。

3、任意联动、任意输出、功能强大

一个地方报警，需要在多个地方，多个部门，多个警种之间进行报警，比如东边周界发生报警后，除了要在指挥中心、分控中心报警以外，还要通知到就近的值班室，方便第一时间就近支援，现场就可以实现轻松简单的联动编程”

4、一键报警、全警联动、一键消警

指挥中心主动发现警情时，可以通过硬件和软件一键报警两种方式，快速下达报警命令到所有的LCD告警显示屏，可以实时发布音频、视频、图片、文字内容到所有的或指定的LCD告警显示屏

5、警情分级、警情分类、二次接警

告别原先所有的报警都是一个警号“哇哇”的在报警，无法准确的在第一时间知道什么时间、什么地点、发生什么警情，可以根据不同的突发事件进行警情分级和警情分类，做好相同的预案

6、无需跨网、两警联动、无缝结合

武警专网与机场网络物理属于两个不同的网络系统，两套网络不能互通，武警的接警设备不需要接入到监狱的网络中轻松实现两警联动，实现了无缝对接，既保证了警情及时通知到武警，又能保安网络安全万无一失。

7、LCD高清报警显示屏一屏多用

安装于每个值班室的LCD高清报警显示屏在没有报警时可以通过指挥中心播放音频、视频、图片、文字等内容，可以发送通知、天气预报、防疫情的培训内容等，当有报警时马上进行告警显示。

8、监内监外、固定移定、双重接警

把固定点报警与移动点报警有机结合，无论是室内还是室外，在1公里范围内，均可实现固定点、移动点的双重网络、双重接警，解决了原先只有在室内固定点才能接警的痛点。

9、施工简单、大幅降低 施工成本

全数字IP网络施工，利用机场现有的局域网络，无需布线，扩展性强，安装快速，功能强大，大幅降低人工成本、施工成本及后期的维护成本

10、警情明确、预案有方，及时处警

通过警情分类、警情分级、实现警情明确，预案有方，一个地方报警后可以第一时间到达应该到达的地方，以实现“一分钟出警”的新模式

五、核心设备

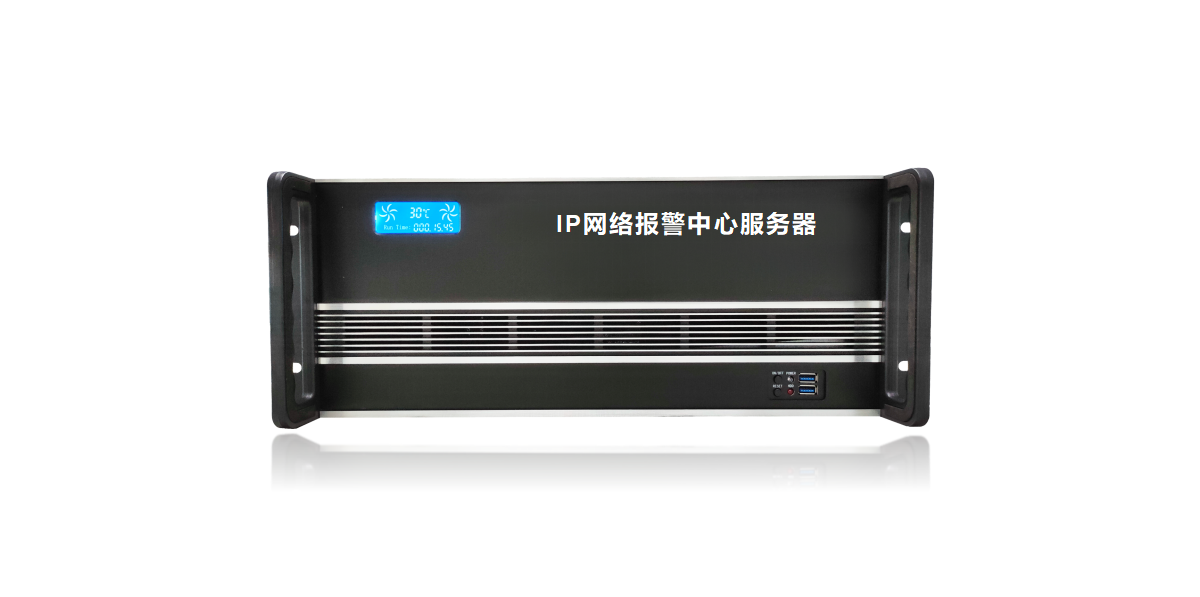

1、IP网络报警中心服务器（PTK-6390）

PTK-6390 IP网络报警中心服务器是一款网络型双向传输通讯报警控制器，可兼容市场上任何探测器，通过TCP/IP协议，由网络向报警中心软件发送报警信息，也可以接收从报警中心下发的命令，实现对主机的远程布防、撤防、编程、双向控制等操作，也可通过微信对探测器进行布撤防等操作。

该通讯控制器具有很强的实用性，被广泛地应用在大楼安保系统，以及工厂、学校、机场等各类安保系统，可实现计算机管理并方便地与其它第三方系统集成平台软件进行集成。

主要功能：

有读取密码权限,安全可靠。

远程报警快速传输，速度是传统报警主机的10-30倍。

中心软件故障或网络故障导致通讯失败时，保存至少10条Zui新报告，网络恢复时向中心发送。

使用内置在线配置软件可实现在线查询和参数设置。

可同时上报两个中心软件。

可通过局域网实现与中心计算机软件连接，实现电子地图和布撤防操作管理。

中心软件可通过局域网对单个或全部防区进行各种操作

可以实现防区面板，实时显示防区的各种布撤防及报警状态

可以实现每个防区按时间段定时布撤防，省心省力

提供通讯协议及SDK二次开发包，方便用户进行软件整合。

与PTK报警管理软件等中心软件兼容，支持事件记录、实时信息传输，回控或视频、报警信息双监控。

客户端软件采用UDP通信，服务器端软件采用TCP通信.

工控4U标准专业机箱

CPU:intel i7 9700 主板：B350,电源：400W，内存：8G 硬盘：256G

通过无线网络接入到IP网络报警系统，自动搜索局域网中的IP网络报警按钮

把IP网络按钮的报警信号同步推送到N个地方的LED语音播报显示屏、手表式无线接警终端

与第三方平台进行数据转发推送

实现IP网络多警情的一对一、一对多、多对一的各种联动功能解决方案

内置电子屏配置工具软件

2、IP网络报警管理软件（含视频联动）PTK-3000V3.0

IP网络报警管理软件 是普泰克系统的核心部分，由报警中心服务器、LED报警显示屏、LCD报警显示屏等组成。IP网络报警管理软件通过报警中心服务器，适时处理来自普泰克系统的报警控制主机传来的报警信号，并经计算机调集数据库信息，将报警时间、报警地点、警情类别在现场平面图在电子地图上显现出来，通过客户端LCD显示屏可以实现一个地方报警，N个地方同时接警。

“IP网络报警管理软件”是基于网络的全数字化的信息传输和管理系统，属于第三代开放式技术的综合网络监控产品。它结合了现代音、视频压缩技术、网络通讯技术、计算机控制技术、流媒体传输技术，采用模块化的 设计理念，将不同客户的需求以组件模块的方式实现；以网络集中管理和网络传输为核心，完成信息采集、传输、控制、管理和储存的全过程，能够架构在各种专网/局域网/城域网/广域网之上，与市场主流硬件厂商配合，兼容多种品牌硬件产品。真正实现了监控联网、集中管理，授权用户可在网络的任何计算机上对监控现场实时监控，提供了强大的、灵活的网络集中监控综合解决方案。

主要功能：

可实现一对一、一对多、多对一的灵活的功能强大的联动方式

可以与LED语音播报电子屏整体或局部联动显示播报警情

可以与手表式无线接警终端进行整体或局部联动报警

权限管理功能。能够设定操作权限，对操作(管理)员的登录、交接进行管理。

软件具有可扩展性、要求采用模具化设计，能根据客户的要求进行定制（另外收费）

其他功能。应有较强的容错、备份和维护保障能力

软件要能实现定时自动布撤防，可根据不同的节假日、工作日进行灵活的定义日期，实现不同防区定时布撤防

软件要能实现一对一、一对多、多对一等多种方式的联动功能，要能与多个部门通过LED显示屏进行语音联动报警。

软件要能实现一个或N个防区面板，能直观的通过不同的颜色显示对所有的防区的布防、撤防、报警等状态进行直观显示

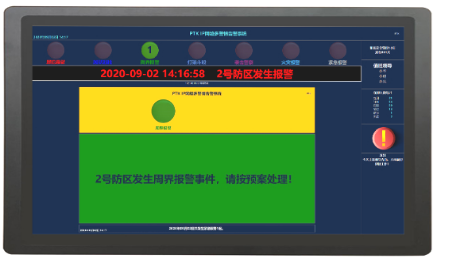

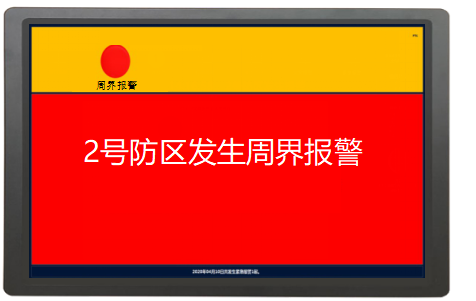

3、LCD高清告警显示屏（PTK-6850）

客户端界面

21寸LCD高分辩率超薄告警显示屏

可以任意自定义设置警情类型、报警声音等

在没有报警时可以广播式播放指挥中心下发的音频、视频、文字、图片等公告信息

可以远程修改报警显示的文字内容和语音播报的警情信息

客户端软件要能上大屏，可兼容和支持任何HDMI格式输出的显示设备

显示每个防区的警情信息，比如：东边围墙周界报警。

真人播报每个防区的报警信息,声音

内容可自己设定。

可通过HDMI直接上指挥中心大屏

客户端界面

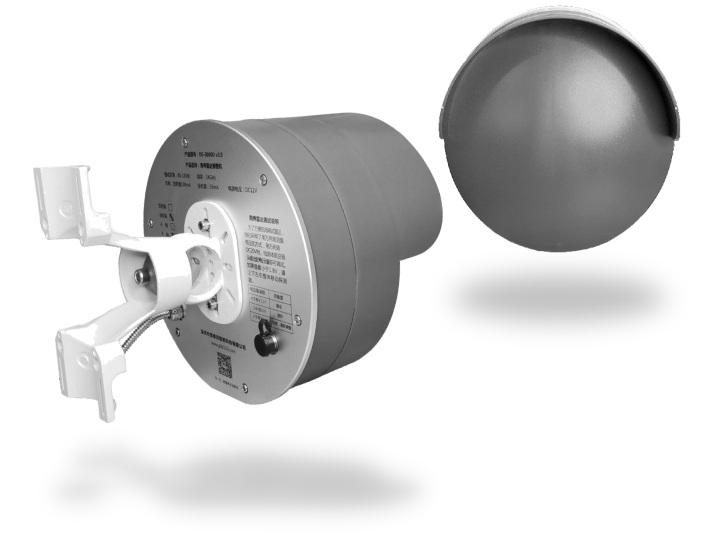

4、周界雷达预警机（DS-3000DV3.0）

DS-3000DV3.0雷达预警机能够对于低于100米的探测范围进行数字信号分析。基于军工的微处理器逻辑，信号分析处理提供了一个高性能以及低误报特性，降低了如在恶劣天气，干扰因素，以及环境改变等等引发误报的可能。.

DS-3000DV3.0包含独立的发射器单元和接受器单元，面对面安装,防护范围最远不超过允许长度，雷达形成一个实体的栅栏，防止非法入侵。

DS-3000DV3.0对于保护高风险等级的电站、监狱、军事设施、以及高风险的工业区域是一个理想的选择。

对于围墙雷达预警机产品灵敏度高低可以在现场设置调节，能设置最快通过的速度和最慢通过的速度，能防止搭高梯翻墙，要求产品能适合环境比较恶劣的气候环境，对于冬天的大风、大雪，夏天的太阳直射等有很好的适应性，误报率要低，造价合理，系统能够以电子地图方式显示警戒与报警区域，管理软件具备多分控功能，能将报警信息同时报到监狱监控中心和武警监控中心两个地方，能够在不同的分控中心查看所属区域的报警信息，能够自动向制定用户分发报警信息。

报警后能够输出对应区域的信号以触发联动对应图像联动显示及报警，并可启动现场的声光报警器及辅助灯光等设备。

主要功能：

1、智能室外雷达电子探测器能够对于80米到100米的探测范围进行数字信号分析。

2、报警后要能在现场有喊话功能（站住，请退出警戒线或警告警告，军事禁区，高压危险），要求喊话的内容可以根据监狱要求现场改写，

3、当看到有人靠近围墙时，监控中心也可主动让任何一个雷达墙喊话，起到威摄或劝退效果，

4、要求产品能适合环境比较恶劣的气候环境，对于冬天的大风、大雪，夏天的太阳直射等有很好的适应性、

5、误报率要低，造价合理，系统能够以电子地图方式显示警戒与报警区域，管理软件具备多分控功能

6、能将报警信息同时报到监控中心和分控中心两个地方，能够在不同的分控中心查看所属区域的报警信息，能够自动向制定用户分发报警信息。

7、每对雷达墙10、每组周界报警的误报率不能超过5次/月/组

8、要能形成一个宽2米、高2.5米的超大的立体防护体，以防止树叶、垃圾、大风、大雨引起的误报

9、周界雷达探测器要求提供公安部的检测报告，提供厂家盖鲜章复印件并原件备查

11、要求厂家提供SDK开发包，并无条件与第三方平台对接

12、要求雷达探测器等主要产品质保三年

13、探测器应能防雨，防雾，适合户外使用、抗RFI/EMI干扰、适应各种恶劣环境、抗小动物干扰 、全天候工作以及防破坏外壳设计、高等级抗射频干扰和抗电磁干扰、容易安装和调整设置；多级灵敏度调节、用于保护高安全度的区域。

14、产品可以抵御雨、雾、霾、强烈气流（风、水蒸气）、强烈阳光、沙尘等恶劣环境，适合安装在室外长期监测。

当雷达墙探测到入侵者时，可立即驱动与之联动摄像机，实现报警监控联动。

电性能指标：

最远防护距离可达100m(660ft)

工作温度范围：-50°C----+65°C

全天候工作以及防破坏外壳设计

高等级抗射频干扰和抗电磁干扰

符合IP65规范（防水，防尘设计）

电源丢失保护以及使用备用电源的可能

容易安装和调整设置；

多级灵敏度调节

用于保护高安全度的区域

可选择立杆安装

特殊的调整信号强度等级（RSSI）工具

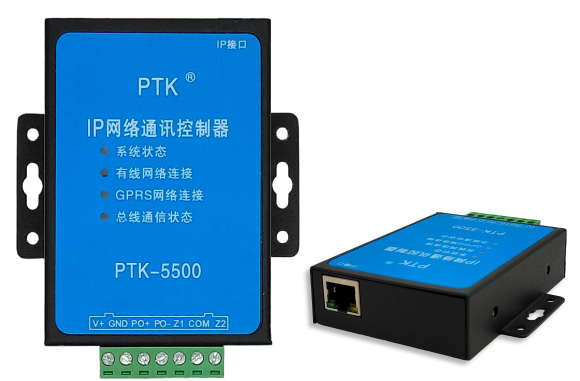

5、 IP网络通讯控制器(PTK-5500)

PTK-5500 IP网络通讯控制器是一款网络型双向传输通讯报警控制器，自带2个有线（常开常闭信号可选），可连接市场上任何探测器，通过TCP/IP协议，由网络向报警中心软件发送报警信息，也可以接收从报警中心下发的命令，实现对主机的远程布防、撤防、编程、双向控制等操作，也可通过微信对探测器进行布撤防等操作。

该通讯控制器具有很强的实用性，被广泛地应用在大楼安保系统，以及工厂、学校、机场等各类安保系统，可实现计算机管理并方便地与其它第三方系统集成平台软件进行集成。。

主要功能：

2个有线防区或无线防区（选配），接有线防区每个防区常开常闭可以选择。

1组12V开关量输出或警号输出。

LED灯显示自身工作状态。

每个防区类型可以有24小时防区、立即防区及屏蔽防区等三种防区类型。

可关注和绑定微信进行远程布防、撤防操作，也可用手机微信接收报警信息。

有读取密码权限,安全可靠。

远程报警快速传输，速度是传统报警主机的10-30倍。

中心软件故障或网络故障导致通讯失败时，保存至少10条Zui新报告，网络恢复时向中心发送。

使用内置在线配置软件可实现在线查询和参数设置。

可同时上报两个中心软件。

可通过局域网实现与中心计算机软件连接，实现电子地图和布撤防操作管理。

中心软件可通过局域网对单个或全部防区进行各种操作

可以实现防区面板，实时显示防区的各种布撤防及报警状态

可以实现每个防区按时间段定时布撤防，省心省力

提供通讯协议，方便用户进行软件整合。

与PTK报警管理软件等中心软件兼容，支持事件记录、实时信息传输，回控或视频、报警信息双监控。

客户端软件采用UDP通信，服务器端软件采用TCP通信.

参数采用网页配置，参数修改后，保存立刻生效，无需断电重启。

模块出厂默认IP为自动获取。获取不到时会为自己分配一个IP。

无DHCP功能时，模块的IP默认为169.254.0.1

模块与电脑直连时，需要将当前电脑的IP参数设成169.254.0.2

模块上有两个点（上面标有RESET，网口旁边）,直接短路5秒之后，听到连续声音，立刻松开，模块将被恢复成出厂值。

网页参数设置中也可恢复出厂值

电性能指标：

输入电压：DC12V

工作电流：300mA(MAX)

报警输出口：DC12V，1A

外观尺寸：70x90x25mm

2个有线防区：常开或常闭防区

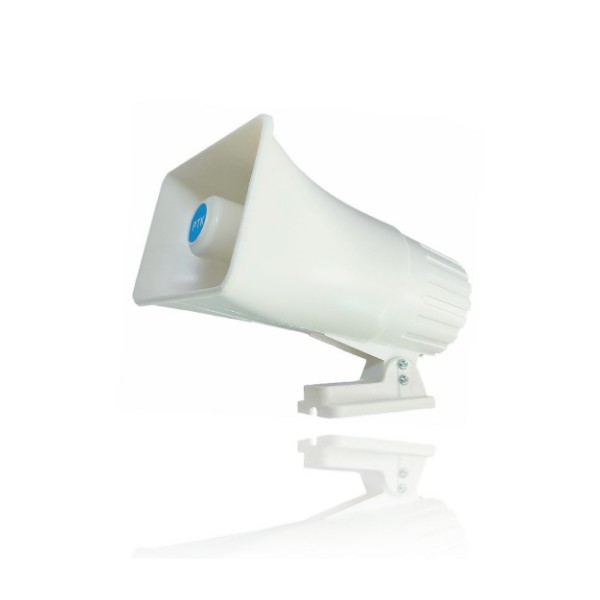

6、高分贝语音喊话喇叭（PTK-8204）

高分贝报警喇叭是监狱雷达预警机周界联网系统的一个重要组成部分，包括功率放大器、高音报警喇叭和语音联动模块，一旦有人翻越或靠近围墙，现场立刻播放“站住！请退出警界线”或“警告！警告！请不要靠近”等四种不同语音报警可以选择，可根据每个监狱的不同情况进行现场修改语音告警内容，确保把一些安全隐患消灭在萌芽状态,同时在第一时间通知相关人员到报警点协助处理突发事件。

技术参数：

供电电压：DC12-18V

声压强：180db（1米内Max值）

有效距离》500米

频率范围：180HZ-7000HZ

可设置控制喊话的时间在监控中心可以远程控制开关启动

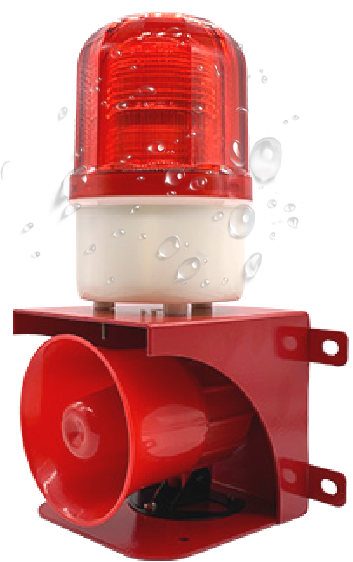

7、IP网络声光语音播报警号（PTK-8206E）

IP网络通讯方式，RJ45接入交换机，可以接收所有的报警信号

120分贝报警声音，可免费定制语音内容，比如“警告 警告，请退出警戒线”

室内/户外都能使用，防水防尘线路设计，淋雨也能照样工作

内置常见的报警音，特殊语音可以免费定制

采用高亮LED灯殊频闪灯，无噪音耗能少，使用寿命长

在播放语音过程中，警灯闪烁

报警的时间可以自行设定，达到一定时间后自动取消警情

安装于每栋楼的外面，每栋楼安装一个，本栋楼的任何一个报警后该声光警号都会进行语音报警和LED闪灯报警，需要提供220V电源和网络

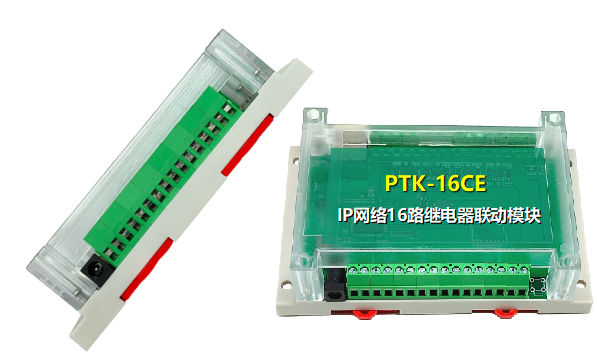

8、IP网络16路输出控制模块（PTK-16CE）

PTK-16CE IP网络16路输出控制模块是一款网络型报警信号输出控制模块，通过TCP/IP协议，由网络向报警中心软件发送紧急报警信号，系统可以把监狱内部所有的报警开关量信号通过网络进行一对一的输出控制，可以在监狱内部任何地方可以获取到想要的开关量信号，省去了施工布线的麻烦。

可以把任意的网络紧急按钮的信号通过网络输出开关量信号

每个联动模块可输出16组常开常闭开关量信号

通过网络方式与指挥中心进行通讯

每个系统可以挂接N个网络型16路联动模块

与硬盘录相机进行联动报警弹出视频画面

技术参数：

工作电压： DC12V

尺寸 14.8CM*9.8CM*2.8CM（长*宽*厚）

重量 482克

工作温度 -10℃ ∽ +50℃；0-85%湿度

工作电流 静态电流：50毫安， 每合上一个继电器增加50毫安

继电器容量 250VAC/5A 或 30VDC/5A

联网功能 可与PTK系列报警主机连接，进行联动

接口：RJ45
